製品詳細

トップライト

固定式トップライト 角ドームタイプ
(アクリドーム™ 高断熱KS)

外の寒さを防ぎ室内の暖かさを逃さない高断熱トップライト。
採光と省エネ目的の建物等でご採用いただいています。

特徴

  • 種類固定式トップライト
    角ドームタイプ

  • サイズ60型・90型・130型・
    160型・200型の5種

  • 断熱性標準シングルガラス仕様で、
    断熱性能H-5
    (熱貫流率 2.29W/㎡・K)

  • オプションペアガラス仕様で、
    断熱性能H-5
    (熱貫流率2.15W/㎡・K)
    ※60~130型限定

  • オプション結露抜きパイプ付き
    (北海道など室内ドレンがある
    地域向け)

詳細

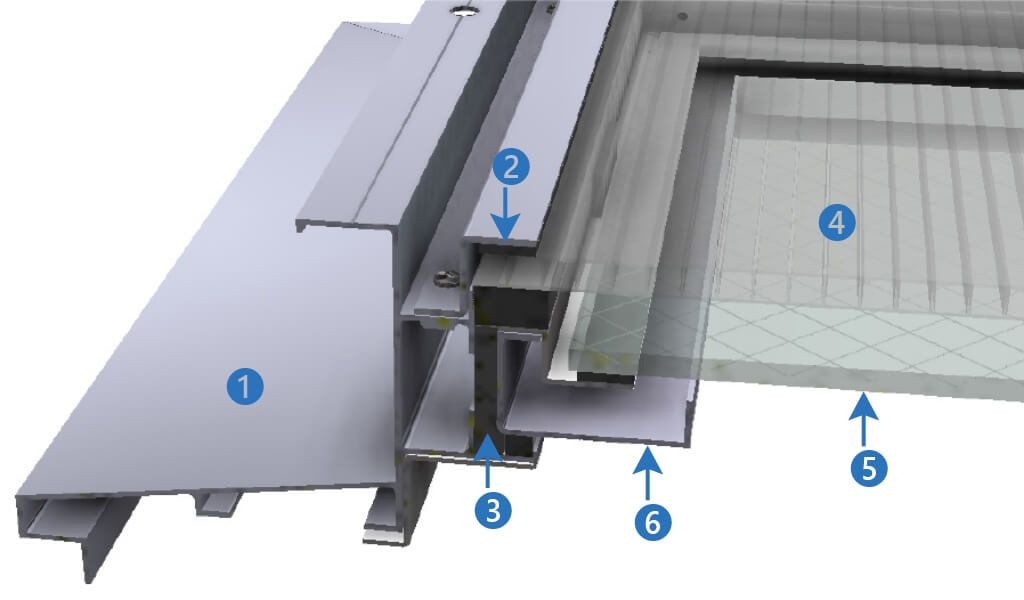

❶固定枠❷気密用パッキン❸断熱材❹中空シート❺網入り型ガラス❻結露受け

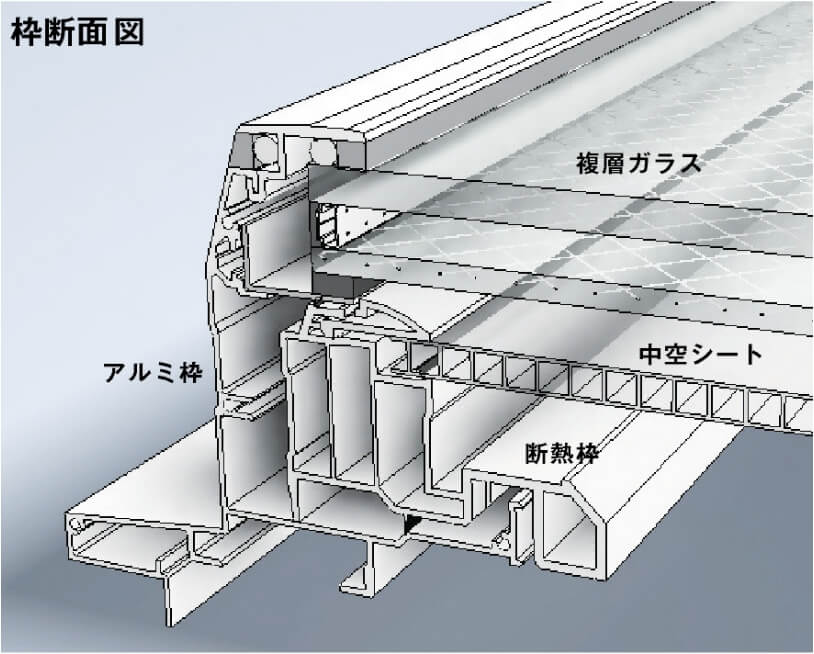

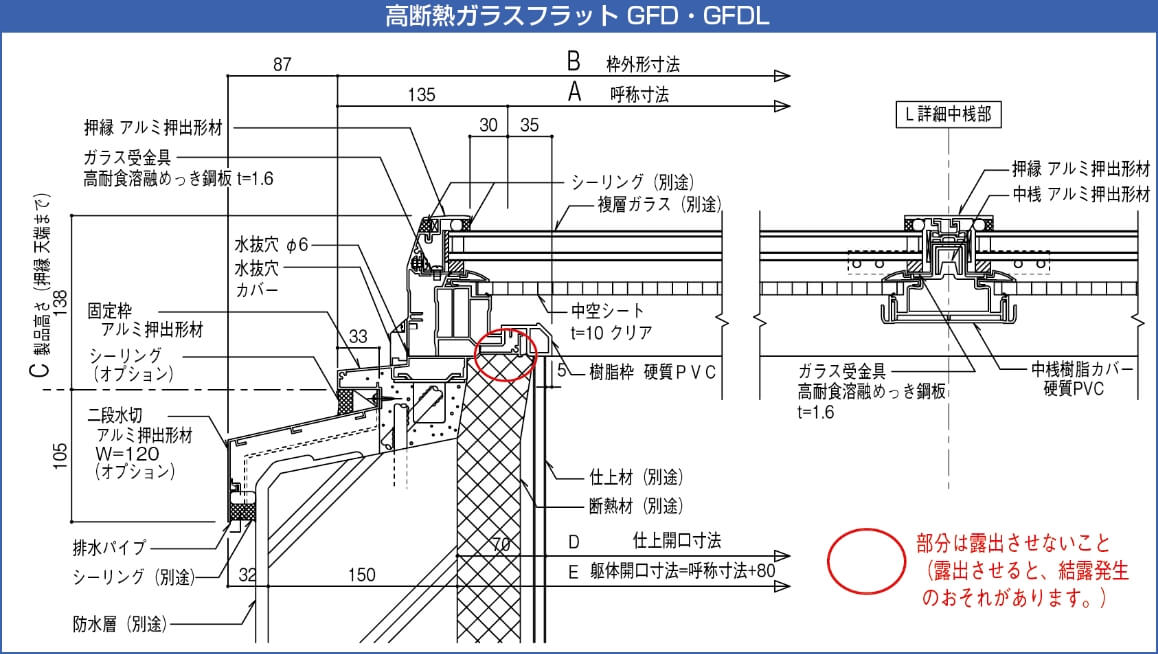

固定式トップライト 角・長尺ガラスタイプ
(高断熱ガラスフラットGFD・GFDL)

アルミ・樹脂の複合枠により、断熱性H-6を実現したガラスタイプトップライト。
長尺GFDLは、最大4mまで製作可能です。

特徴

  • 種類固定式トップライト
    角・長尺ガラスタイプ

  • サイズ角タイプGFDは
    60型・90型・130型の3種
    長尺タイプGFDLは
    最大4mまでの長さに対応

  • 断熱性 (GFD)H-6(ガラス仕様
    Low-E5+Ar12+WG6.8)、
    熱貫流率 1.87W/㎡・K
    ※Arはアルゴンガス

  • 断熱性 (GFD)H-5(ガラス仕様
    FL5+A12+WG6.8)、
    熱貫流率2.25W/㎡・K

  • 本体枠結露受け・
    ガラス中桟下部には、
    防露用の樹脂カバーを採用

詳細

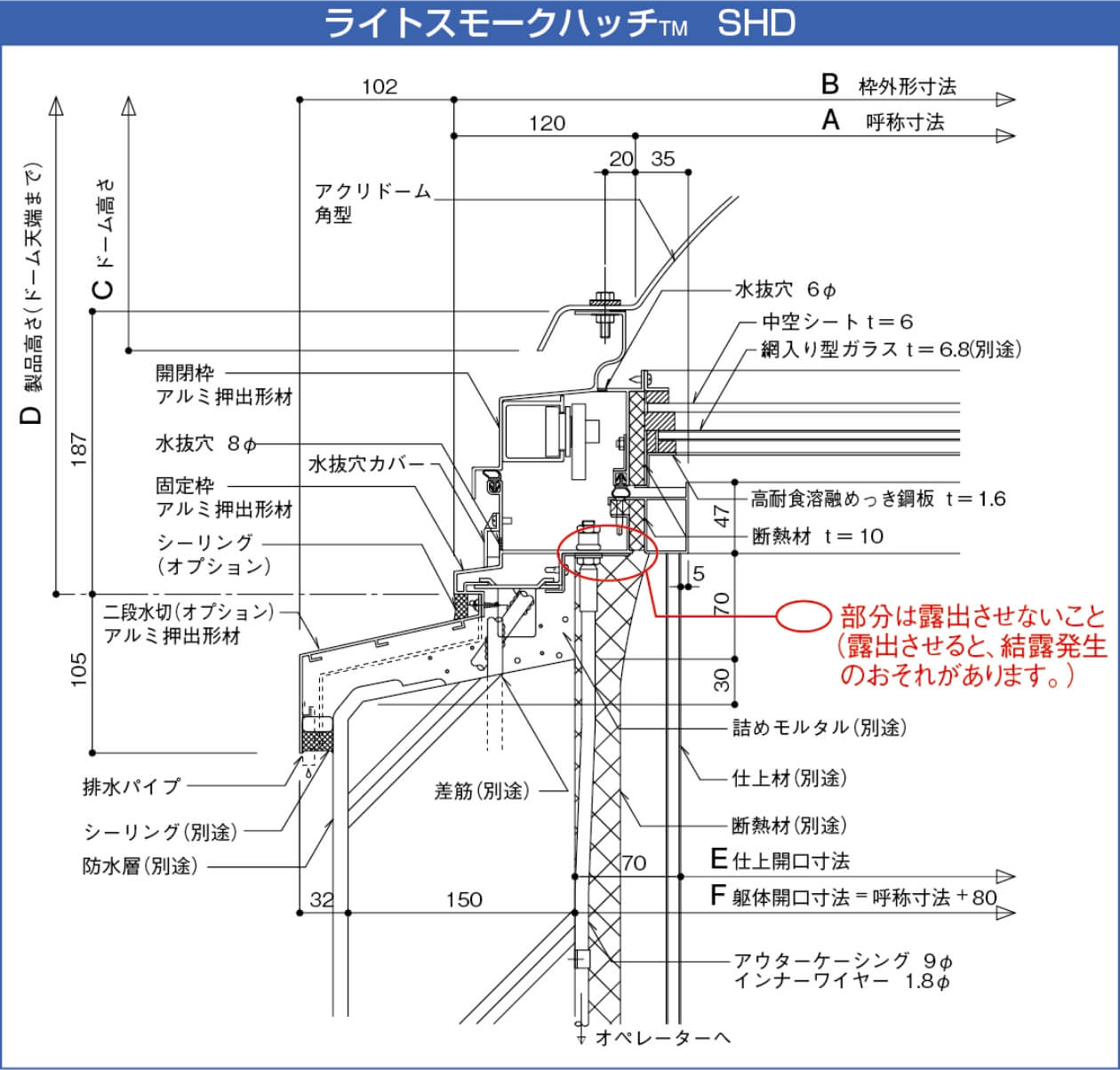

片側開閉式トップライト 角ドームタイプ
(ライトスモークハッチ™ 高断熱SHD)

高断熱タイプの片側開閉式トップライト。
断熱性H-4・遮音性T-3の高い性能を実現しました。

特徴

  • 種類片側開閉式トップライト
    角ドームタイプ

  • サイズ60型・90型・130型の3種

  • 断熱性H-4(熱貫流率 2.89W/㎡・K)

  • その他性能遮音性 T-3、気密性 A-4、
    水密性 W-5、耐風圧性 S-7

  • オプション結露抜きパイプ付き
    (北海道など室内ドレンがある
    地域向け)

詳細

垂直開閉式トップライト 角・長尺ドームタイプ
(ライトスモークハッチ™ パラレルFP・FPL)

最小0.6m角~最大2m x 6mの大型サイズまで対応可能な、垂直開閉式トップライトです。

特徴

  • 種類垂直開閉式トップライト
    角・長尺ドームタイプ

  • サイズ角タイプFPは60・90型・
    130型・160型・200型の5種
    長尺タイプFPLは最大6mまでの
    長さに対応

  • 性能遮音性 T-2、
    気密性 A-4、水密性 W-5、
    耐風圧性 S-7

詳細

開閉式トップライト 点検口タイプ ドーム・天板仕様
(点検口ハッチD・点検口ハッチT)

開口部より屋上に出入り可能な点検口トップライトです。
採光ドームタイプと天板タイプより選択可能。

特徴

  • 種類開閉式トップライト
    点検口タイプ
    (ドーム仕様・天板仕様)

  • サイズ60型・90型の2種

  • 性能気密性 A-4、
    水密性 W-5、
    耐風圧性 S-7 (60型)・
    S-3 (90型)

  • 操作内部に開閉用の把手と、
    閉鎖用のキャッチクリップ付き

詳細
