製品詳細

樹脂フィルム積層鋼板

樹脂フィルム積層鋼板
(ヒシメタル™)

亜鉛メッキ鋼板、ステンレス鋼板、アルミニウム合金板等の各種金属を基材とし、長年の実績を持つ汎用性のある塩ビフィルムを積層させた複合材料です。

特徴

  • 金属同様の
    強度と加工性
    一般的な金属加工法
    (曲げ、切断、プレス)を
    用いることが可能

  • 高意匠性単色、柄物、高光沢まで
    豊富な色柄とエンボスを付与した
    フィルムを積層可能

  • 高耐久性耐候性処方のフィルムを
    積層することで屋外の用途にも
    使用可能

詳細

■用途

ヒシメタル™は、豊富な意匠表現、優れた耐候性や耐食性が認められ、様々な用途でご採用頂いております。

  • ●内装

    ユニットバス、カーテンレール、クローゼットドア、スパンドレル、エレベータなど

  • ●外装

    住宅役物各種、雨どい、シャッターケース、玄関ドアなど

  • ●弱電・その他

    冷蔵庫、音響機器、医療機器、計測機器、自動車部品、自転車泥除けなど

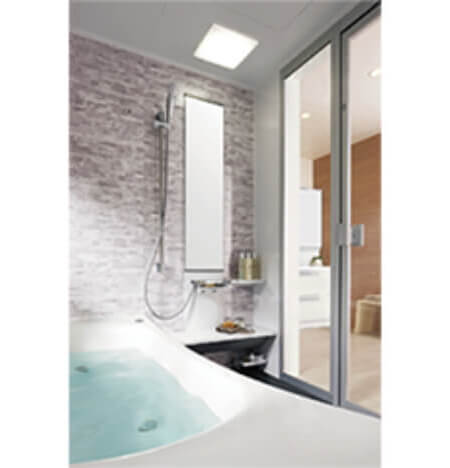

ユニットバス

住宅外装

■ロット

同一仕様(板厚・幅・色・エンボスが同じ)2.5トンです。

※受注ロット以下でお引き受けする場合は、小ロットエキストラを頂きますので、2.5トン以上でご注文くださるようお願い致します。

ポリエステル系樹脂フィルム積層鋼板
(EXUM™)

亜鉛メッキ鋼板、ステンレス鋼板、アルミニウム合金板等の各種金属を基材とし、独自の多層押出技術により製膜したポリエステル系樹脂フィルムを積層させた複合材料です。

特徴

  • 高い表面硬度塩ビフィルム、ポリオレフィン系
    フィルムに比べ、
    高い表面硬度を保有

  • 高意匠性単色、柄物、高光沢まで
    豊富な色柄とエンボスを付与した
    フィルムを積層可能

詳細

■用途

EXUM™は、美しい外観と加工性を併せ持っており、内装材料として様々な用途にご採用頂いております。

  • ●内装

    ユニットバス、エレベータなど

  • ●弱電・その他

    冷蔵庫など

ユニットバス

エレベータ

■ロット

受注ロットはフィルム仕様により異なりますので、個別にご相談させて頂きます。

ポリオレフィン系樹脂フィルム積層鋼板
(ヒシメタル™PO)

亜鉛メッキ鋼板、ステンレス鋼板、アルミニウム合金板等の各種金属を基材とし、ポリオレフィン系樹脂フィルムを積層させた複合材料です。

特徴

  • 優れた耐薬品性適用可否については
    ご相談下さい

  • 高意匠性単色、柄物、高光沢まで
    豊富な色柄とエンボスを付与した
    フィルムを積層可能

詳細

■用途

  • ●内装

    カーテンレール、クローゼット、エレベータなど

  • ●外装

    玄関ドアなど

  • ●弱電・その他

カーテンレール

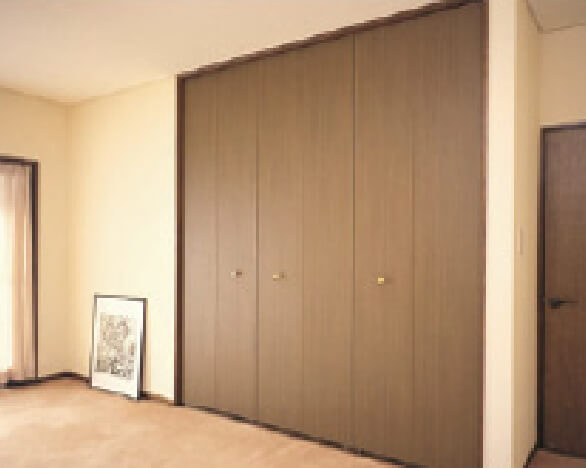

クローゼットドア

■ロット

同一仕様(板厚・幅・色・エンボスが同じ)2.5トンです。

※受注ロット以下でお引き受けする場合は、小ロットエキストラを頂きますので、2.5トン以上でご注文くださるようお願い致します。

ダクト用樹脂フィルム積層鋼板
(エアーライナー™)

鋼板の強さ、塩ビフィルムの優れた特性を兼ね備えたダクト材料です。複合材ならではの性能で、より快適な生活環境づくりに貢献します。

特徴

  • ハイブリッドな
    特性
    鋼板の強さと塩ビフィルムの
    特性を併せ持った材料

  • 優れた耐食性・
    耐候性・耐薬品性
    塩ビフィルムの特性を発揮

  • 生産性向上と
    省力化に貢献
    金属下地処理や後塗装が不要

詳細

規格品・仕様

鋼板 塩ビフィルム サイズ
(mm)
梱包単位
(枚)
受注単位
(枚)
納期
種類 厚さ
(mm)
厚さ
(mm)

(色記号)
JIS G3302
溶融亜鉛めっき鋼板
(※1)
0.5 表0.20
/
裏0.20
グレー
(H716)
914
×
1,829
25 1梱包以上 約3~5日
(お問合せください)
0.6 20
0.8 15

※1 JIS G3302溶解亜鉛めっき鋼板、または同等以上の品質を有する鋼板を使用。

耐久性能

試験項目 試験方法 試験結果
接着性 常温耐水試験 常温水浸漬1ヵ月 剥離なし
耐熱試験 100°Cオーブン240時間
耐変形試験 20%延伸
耐変形+常温耐水試験 20%延伸後、常温水浸漬1ヵ月
耐変形+耐熱試験 20%延伸後、100°Cオーブン240時間
加工性 密着性試験 5mmクロスカット エリクセン8mm押出
常温耐水試験+密着性試験 常温水浸漬1ヵ月後、5mmクロスカット
エリクセン8mm押出
耐沸騰水試験+密着性試験 沸騰水浸漬8時間+常温水浸漬16時間
交番3 サイクル後、5mmクロスカット
エリクセン8mm押出
耐熱試験+密着性試験 100°Cオーブン240時間後、5mmクロスカット
エリクセン8mm押出
ひび、割れ、剥離 無し
折り曲げ試験 -10°C直角曲げ R=0
折り曲げ試験 0°C密着曲げ
絞り性 径φ50 深さ40mm 円筒絞り
耐湿性 耐湿性 60°C×98% 5,000時間 異常なし
耐食性 塩水噴霧試験 35°C 5% 食塩水 5,000時間
耐熱性 耐熱試験 90°C オーブン2,000時間
耐候性 促進耐候性試験 サンシャインウェザーメーター 3,000時間 錆、割れ、著しい変退色 無し
耐薬品性 10%硫酸浸漬 1週間浸漬後、水洗い 錆、汚染、著しい変退色 無し
10%塩酸浸漬 1週間浸漬後、水洗い
10%酢酸浸漬 1週間浸漬後、水洗い
10%苛性ソーダ浸漬 1週間浸漬後、水洗い
灯油浸漬 1週間浸漬後、水洗い
ガソリン浸漬 1週間浸漬後、水洗い

※1 防火材料の認定については個別にご相談下さい。

■その他

  • ●受注生産について

    定尺以外の大板・広幅コイル・スリットコイルにつきましては、受注生産品となります。
    最少ロットは、2.5トン/各仕様であり、納期は約60日となります。
    また、グレー(H716)以外の色をご指定される場合は、個別にお問い合わせください。

  • ●補修塗料について

    補修用塗料「ヒシペイント™2」は、エアーライナー™と同色名(グレー:H716)で製品化しております。
    最少ロットは3kg(3kg缶×1もしくは1kg缶×3)の受注生産の為、個別にお問い合わせください。

高機能樹脂フィルム積層鋼板
(ヒシメタル™EX)

ヒシメタル™の製造技術を活かし、各種高機能フィルムと金属を複合させた、機能性重視の新材料です。絶縁性、放熱性(輻射)などのKeyWordを切り口に新機能性材料をご提案致します。

特徴

  • 幅広い用途展開長年蓄積した配合技術、
    製膜技術、積層技術により
    ご提案します

  • 金属に様々な
    機能を付与
    絶縁性・放熱性(輻射)などの
    機能を付与

  • 優れた加工性特殊接着技術により、
    通常金属と同様の
    加工が可能

詳細

■用途

機能例 用途例 開発コンセプト 最適な樹脂層
異種材料接合 自動車部品、電子部品、家電製品 部品数削減、工程簡略 Special film
絶縁 電装部品、電源ボックス、家電製品 信頼性、耐熱性、難燃性 PP,PBT,PET
反射性 電飾看板、照明器具、光源モジュール 電力軽減、照度ムラ軽減 Special film
耐薬品性 容器、電池部材、実験装置 耐久性、高加工性 PP,PBT,PET
摺動性 各種レール材 グリース代替 HDPE,UHMW-PE,PVDF

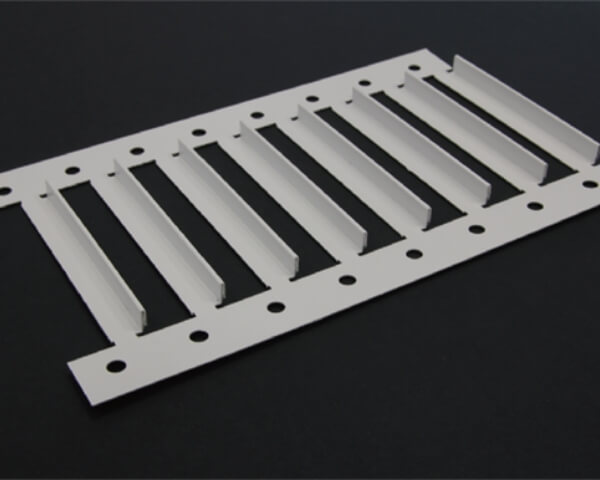

  • 電池モジュール(絶縁)

  • 各種電子機器(異種材料接合)

  • 自動車内装

■ロット

受注ロットは金属仕様やフィルム仕様により、個別にご相談させて頂きます。
