■サーモストレージ™ 標準設計仕様

項目	蓄熱槽・貯湯槽仕様
水槽高さ	1.0 1.5 2.0 2.5 3.0mH
槽式	1槽式
パネル締結ボルト仕様	溶融亜鉛メッキ（気相部は樹脂ライニングボルト、ナット）
気相部鋼材材質	SS400+ナイロン粉体塗装
液相部鋼材材質	SUS304
静水圧	水位1mあたり0.01MPa{0.1kgf/c㎡}
設計水位	水槽高さ(呼称高さ)×0.9 ※ 満水位の設定は必ず気相部（側壁パネル上端部より800mm以内）にしてください。 　 それより水位を下げて運転すると、内部部材腐食のおそれがあります。 ※※ ただし、1.0mHに限り構造上、満水位は85％となります。

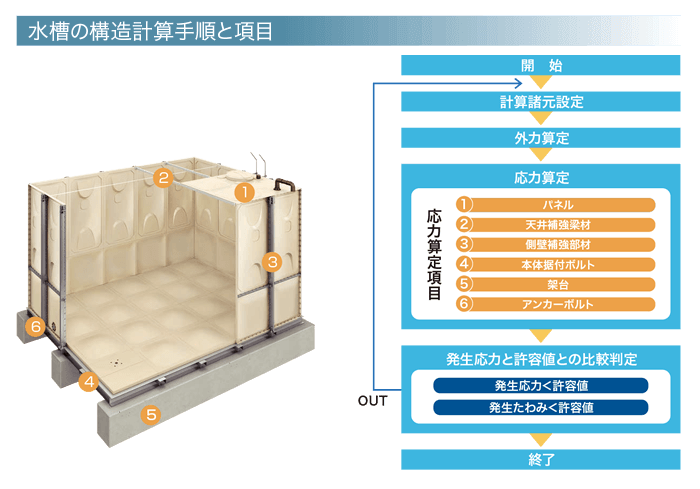

耐震	設計水平震度KH=1.0、1.5
	設計垂直震度=設計水平震度×1/2
	スロッシング設計用速度応答スペクトル値 Sv=150,375cm/sec
積雪	0.6×10-3MPa{60kgf/㎡}(垂直積雪量30cm)
風圧力	1160N/㎡ (平成12年度改正建築基準法に基く、大都市区域の係数を考慮した荷重。)
照度率	0.1%以下
最高入水温度	80℃
水質(pH)	5.8～8.6

*上記範囲以外のものについては、特別設計となっております。
納入仕様書、ご承認用図面に記載してありますのでご確認ください。

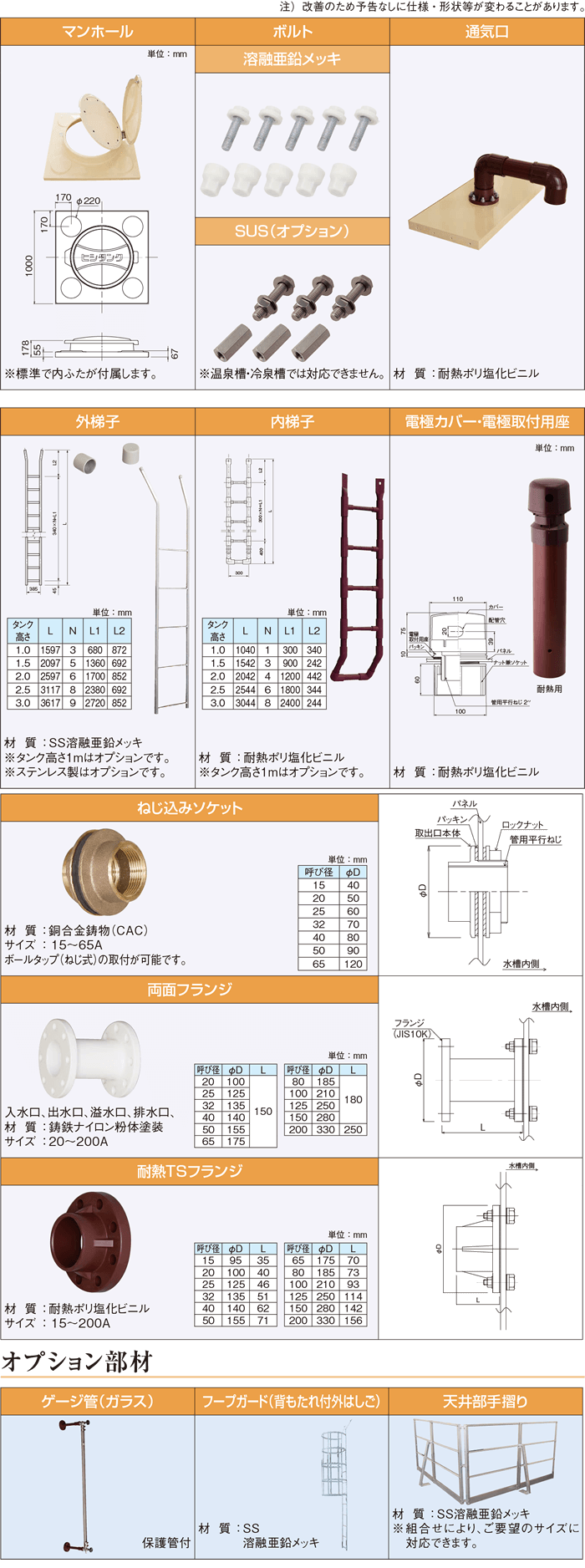

■サーモストレージ™ 型式表

形式	耐震グレード	構造
UF型	水平震度KH=1.0 スロッシングSv=150cm/sec	FRP単板
UH型	水平震度KH=1.5 スロッシングSv=375cm/sec
USF型	水平震度KH=1.0 スロッシングSv=150cm/sec	FRP複合板 スタンダードタイプ
USH型	水平震度KH=1.5 スロッシングSv=375cm/sec
USF型 （断熱材平均厚50mm）	水平震度KH=1.0 スロッシングSv=150cm/sec	FRP複合板 ハイグレードタイプ
USH型ハイグレードタイプ （断熱材平均厚50mm）	水平震度KH=1.5 スロッシングSv=375cm/sec

（注意）
● 複合板スタンダードタイプは、断熱材（発泡ポリスチレン）平均厚25mm 以上、ハイグレードタイプは平均厚50mm 以上としております。
● 水平水平震度KH=2.0仕様につきましては別途お問い合わせください。


最高入水温度80℃まで耐える耐寒・耐熱FRP仕様、シｰルパッキンは耐熱・耐食性のよい EPDM製としております。保温材には特に断熱性に優れた高性能断熱材を使用しており、優れた保温性を発揮します。また、耐震性を追求した設計としております。
